МОНТАЖ АЭРАТОРА «ФАХМАНН» на плоской кровле с битумно-полимерной гидроизоляцией

Оглавление

• Назначение аэратора.
• Устройство, принцип действия.
• Маркировка аэраторов FACHMANN.
• Нормы установки аэраторов на плоской кровле.
• Подготовка к монтажу аэратора. Необходимые инструменты и материалы.
• Монтаж аэратора на плоской кровле между слоями гидроизоляции.
• Монтаж аэратора после обустройства кровельного «пирога» по всей поверхности крыши.

Назначение

Предназначен для вентиляции подкровельного пространства и отвода водяных паров из кровельного «пирога». Это позволяет снизить влажность утеплителя и других слоев, предотвратить образование плесени в теплое время года и появление вздутий в холодное время, которые могут повлечь за собой разрыв гидроизоляционного материала. Тем самым аэратор способствует санации всех слоев кровельного «пирога» и увеличению срока его службы.

Аэратор устанавливается на утепленную, в том числе «дышащую» плоскую кровлю из рулонных материалов при строительстве новых объектов, а также текущем и капитальном ремонте кровель со вздутиями гидроизоляционного ковра, переувлажненным утеплителем, нарушением пароизоляционного слоя.

Устройство

Большинство кровельных аэраторов состоят из 3-х частей: крышки (колпака), которая защищает аэратор от атмосферных осадков, отводящей трубки (корпуса), стойки (юбки) с фланцем, предназначенной для крепления аэратора к кровле.

Принцип действия

Основан на разнице температуры и давления в подкровельном пространстве и снаружи. Из подкровельного пространства влажный воздух с более высоким давлением и температурой устремляется наружу, где эти показатели ниже. В трубке аэратора возникает воздушная тяга, которая выводит излишки влаги.

Маркировка

Рассмотрим на примере аэратора А75х375 РР, где

А — указывает, что это аэратор;

75 — монтажный диаметр 75 мм;

375 — высота выпуска 375 мм;

РР — материал, в данном случае морозостойкий полипропилен; может быть PVC — поливинилхлорид (ПВХ). Материал указывается не всегда.

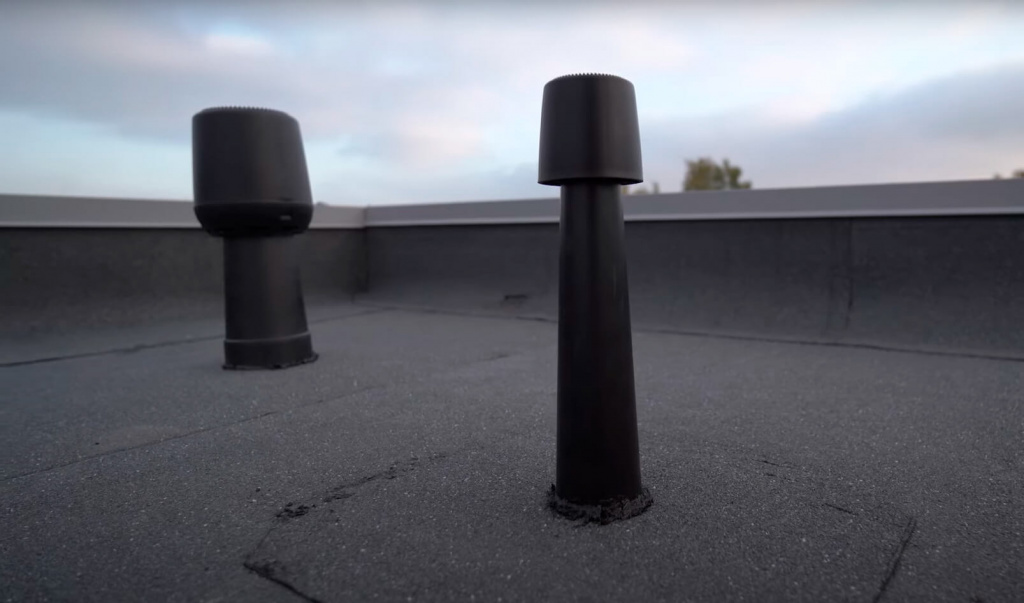

Кровельные аэраторы в ассортименте компании «Фахманн Руссланд»

Для применения на плоских кровлях с битумно-полимерной гидроизоляцией рекомендуются три марки изделий.

1. А75х375 РР

Состоит из 2-х частей: колпака (крышки) и стойки с фланцем.

2. А110

Состоит из трех частей: колпака (крышки), трубки и юбки. Высота выпуска 335 мм. Материал — морозостойкий полипропилен. Имеется модификация А110 Y с увеличенной высотой выпуска на 135 мм путем вставки добавочной трубки. При необходимости можно дополнительно нарастить высоту таким же образом.

3. А160х490

Состоит из четырех частей: верхней и нижней колпака (крышки), трубки и юбки. Выполнен из морозостойкого полипропилена.

Нормы установки аэраторов

• Аэраторы устанавливаются из расчета один на 100 м² кровли для изделий марки А75х375 РР и из расчета один на 100–120 м² кровли для изделий марок А110 и А160х490.
• Предпочтительно устанавливать аэраторы в местах стыков теплоизоляционных плит.
• На плоских кровлях простой конфигурации аэраторы монтируются равномерно по всей площади кровли в наиболее высоких точках кровельного «пирога».
• Оптимальной считается установка большинства аэраторов в местах водораздела на расстоянии между ними не более 12 м, при этом расстояние до паропреграждающей конструкции (парапета, деформационного шва, стены) не должно превышать 6 м.
• Если конструкция кровли имеет ярко выраженную ендову, то аэраторы устанавливаются на водоразделе в ендове через 10–12 м.
• Установка аэраторов на кровлях без пароизоляции или на кровлях с несущим основанием из профлиста с поврежденной пароизоляцией недопустима.

Подготовка к монтажу аэратора: необходимые инструменты и материалы

• Аэратор FACHMANN.
• Газовый баллон пропана с редуктором, газовой горелкой и резиновым шлангом с нитяной оплеткой — всё для наплавления.
• Строительный нож.
• Шуруповерт или отвертка.
• Саморезы остроконечные с полиамидной гильзой — минимум 4 шт.
• Герметизирующая мастика.
• Шпатель.
• Запас гидроизоляционного покрытия кровли (можно обрезки, оставшиеся после монтажа кровельного «пирога»).

Последовательность монтажа

Рассмотрим два способа монтажа на кровле с битумно-полимерной гидроизоляцией на примере аэратора А160х490.

1. Монтаж аэратора между слоями гидроизоляции

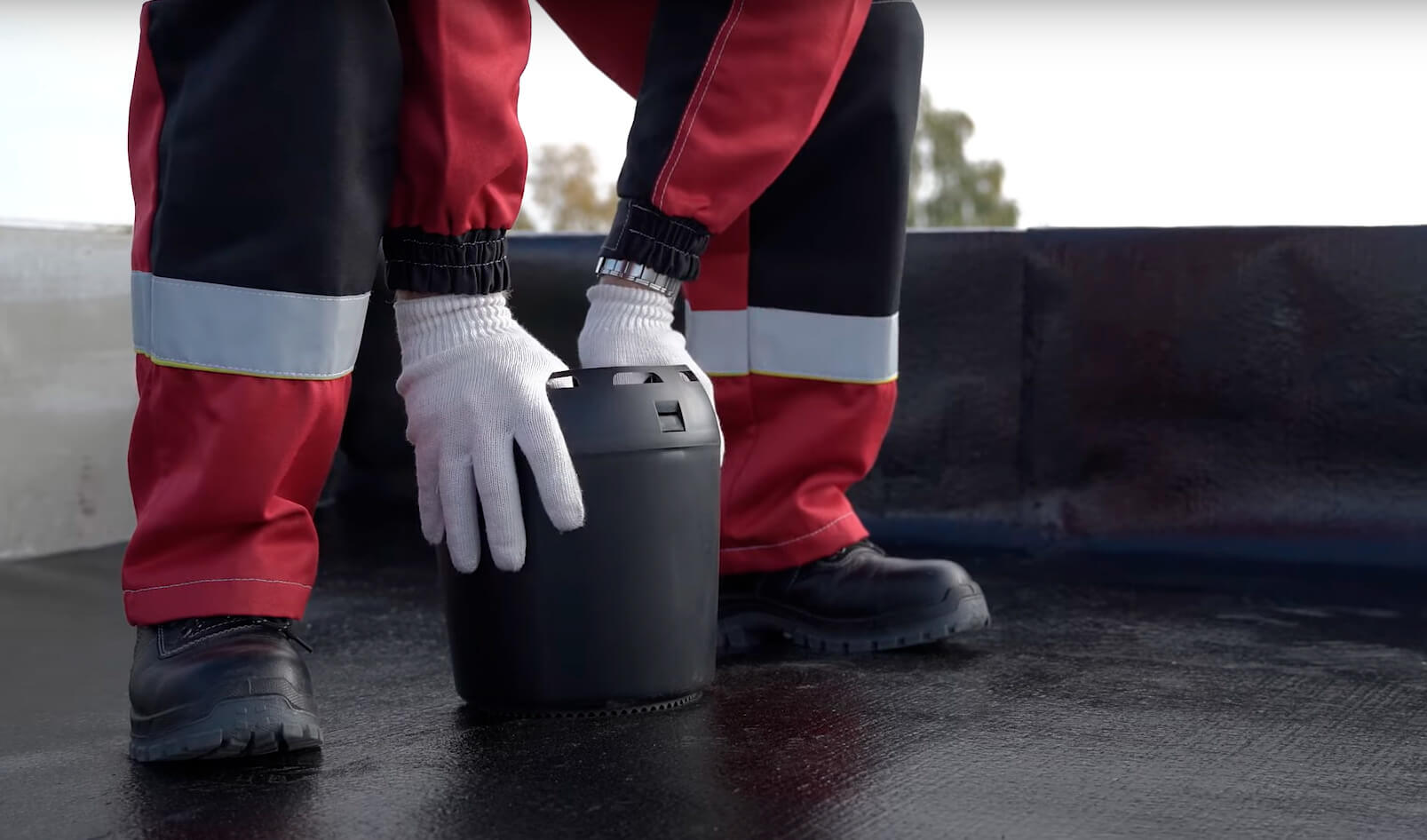

1.1. Наплавьте нижний слой гидроизоляции на основание.

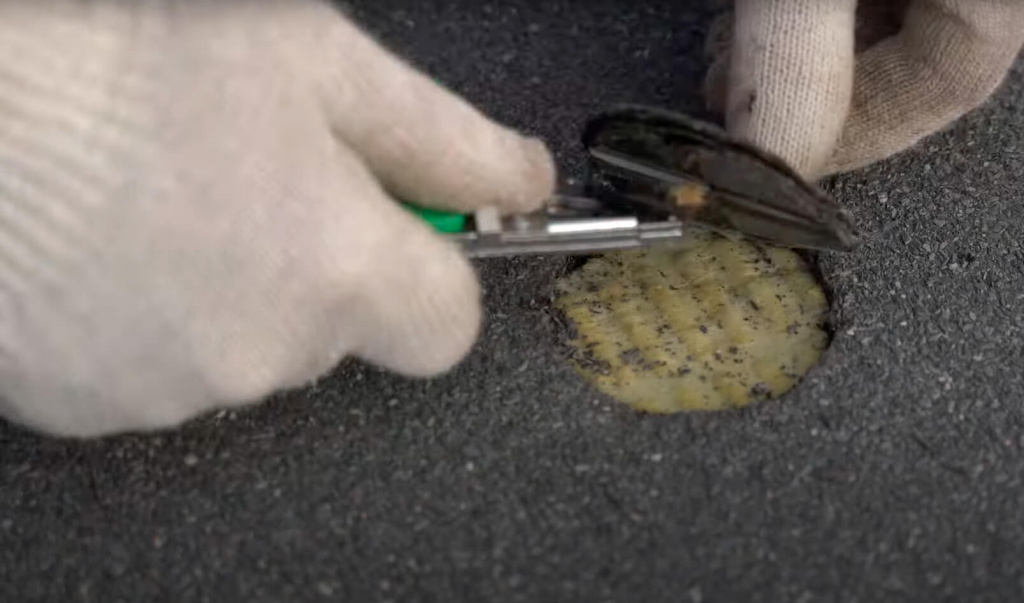

1.2. В месте установки аэратора прорежьте отверстие диаметром, равным монтажному диаметру изделия. Для разметки рекомендуется использовать колпак (крышку) аэратора, поскольку он имеет зубчатое кольцо с диаметром, равным внутреннему диаметру трубки. Отверстие прорезается в кровельном «пироге» до уклонообразующего слоя, выполненного из теплоизоляционного материала.

1.3. Важно! Если аэратор устанавливается в ходе ремонта кровли, вызванного протечками, то прорежьте отверстие для него на глубину до пароизоляционного слоя и после установки аэратора в трубку засыпьте керамзит на 2/3 от высоты трубки.

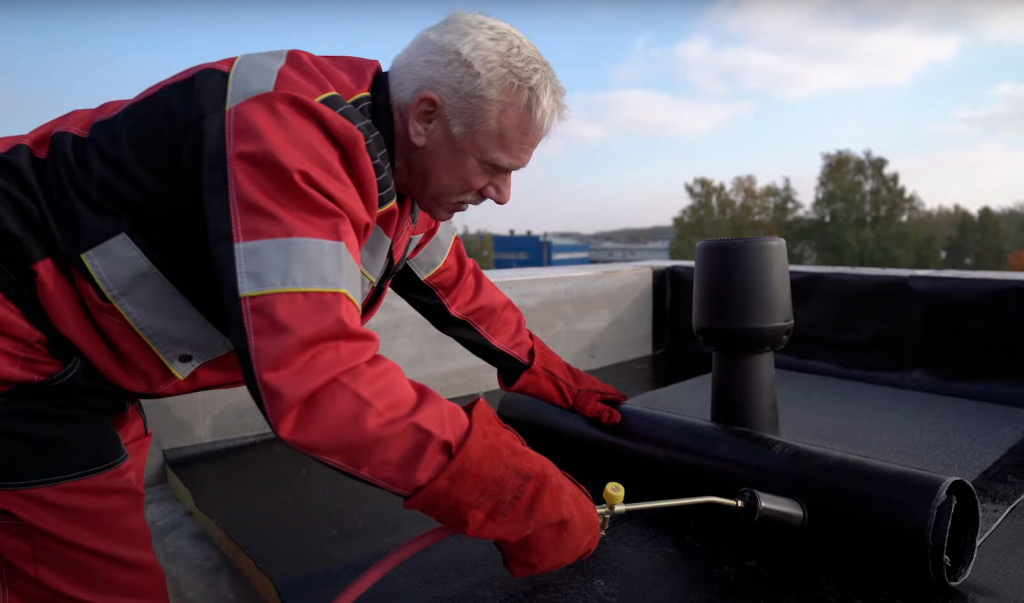

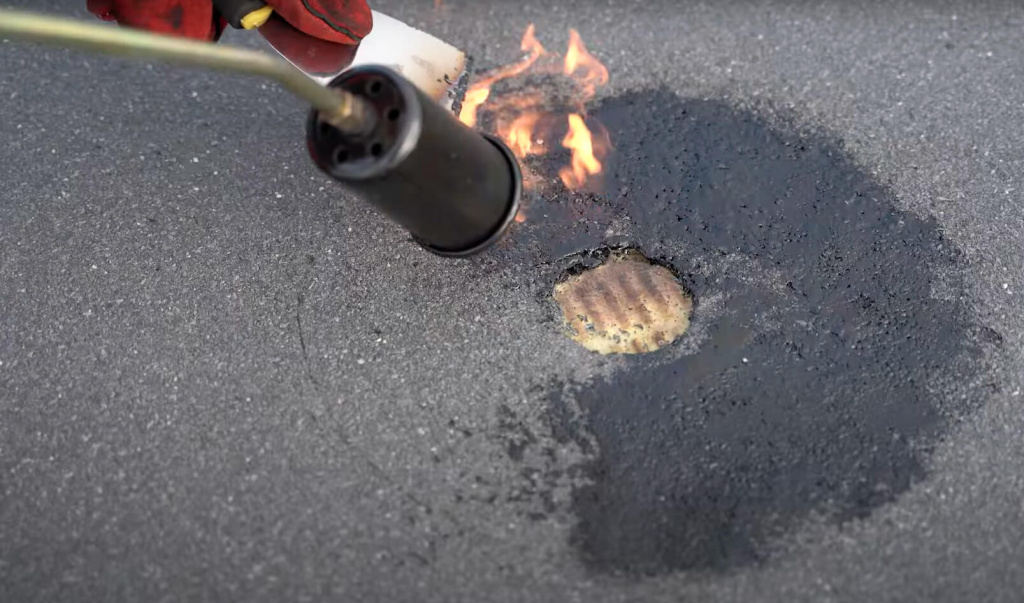

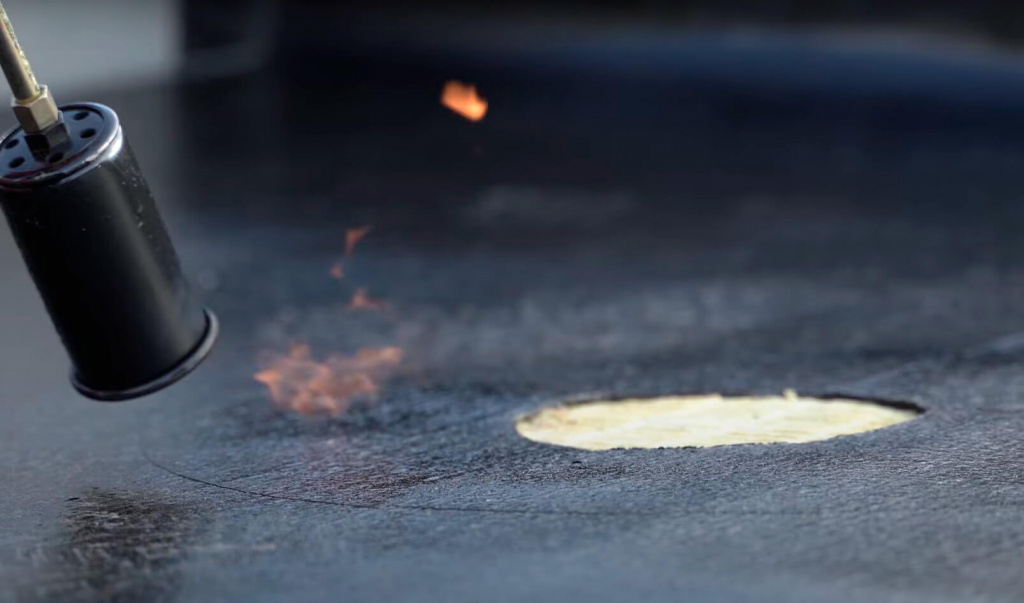

1.4. С помощью газовой горелки разогрейте область битумно-полимерного гидроизоляционного слоя, на которую будет установлен аэратор.

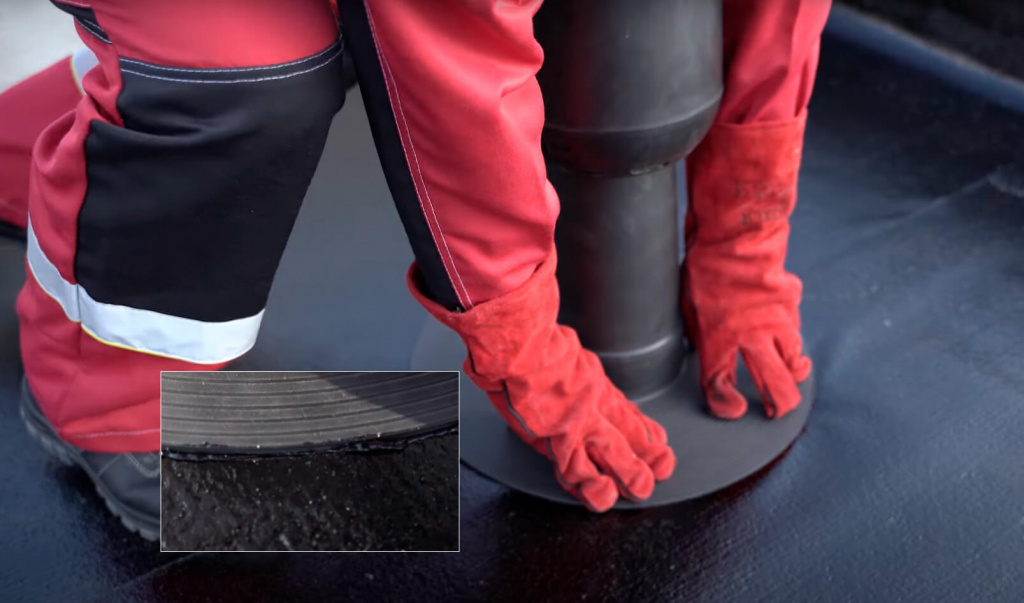

1.5. На разогретую поверхность установите аэратор, вдавив фланец.

1.6. Прижимайте фланец к поверхности кровли и следите за равномерностью вытекания расплавленного гидроизоляционного материала из-под фланца аэратора. Чем равномернее вытек, тем герметичнее соединение.

1.7. Закрепите аэратор, привинтив фланец к гидроизоляционному слою минимум 4-мя саморезами.

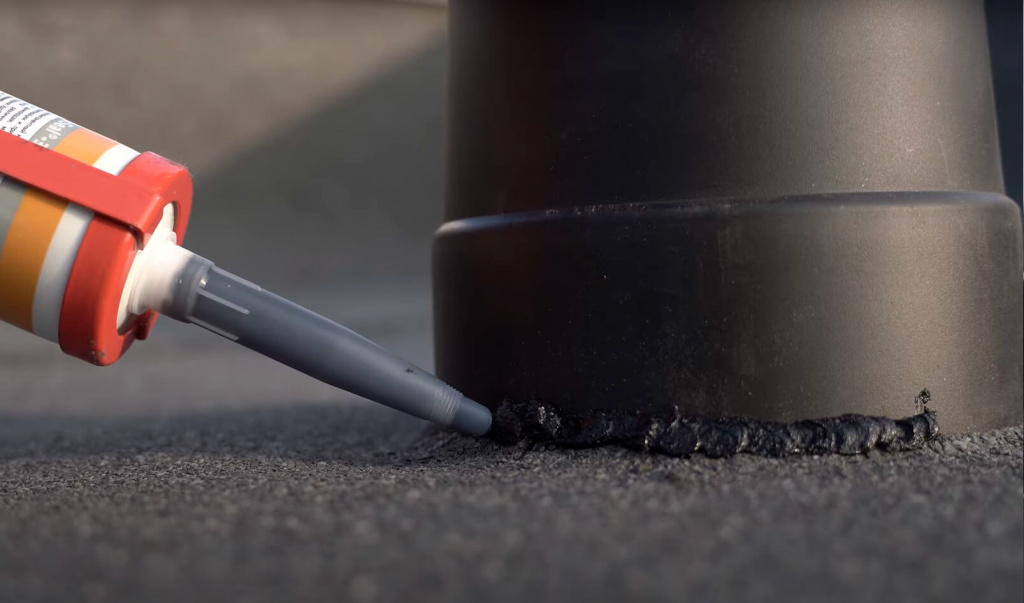

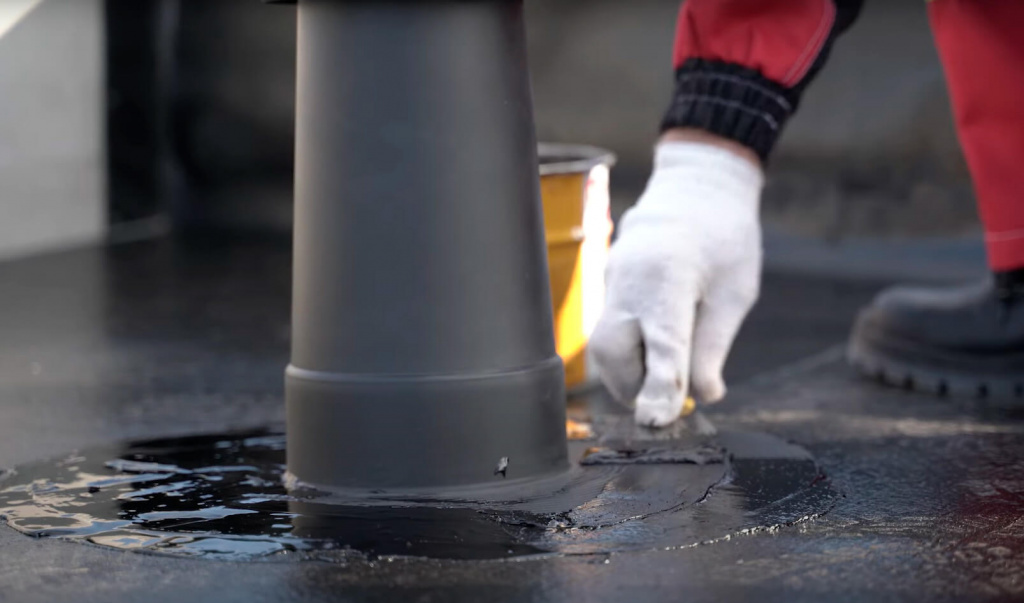

1.8. С помощью шпателя обмажьте фланец аэратора герметизирующей мастикой или расплавленным битумно-полимерным материалом, взятым из обрезков, оставшихся после укладки нижнего гидроизоляционного слоя.

1.9. Наплавьте верхний гидроизоляционный слой с крупнозернистой посыпкой.

1.10. Для дополнительной герметизации аэратора обмажьте место его примыкания к верхнему гидроизоляционному слою герметизирующей мастикой по периметру юбки.

2. Монтаж аэратора после обустройства кровельного «пирога» по всей поверхности крыши

2.1. Прорежьте отверстие в месте установки аэратора аналогично п. 1.2.

2.2. Разогрейте верхний слой гидроизоляции в месте установки фланца аэратора и втопите посыпку.

2.3. Установите и закрепите аэратор, выполнив пункты 1.5–1.8.

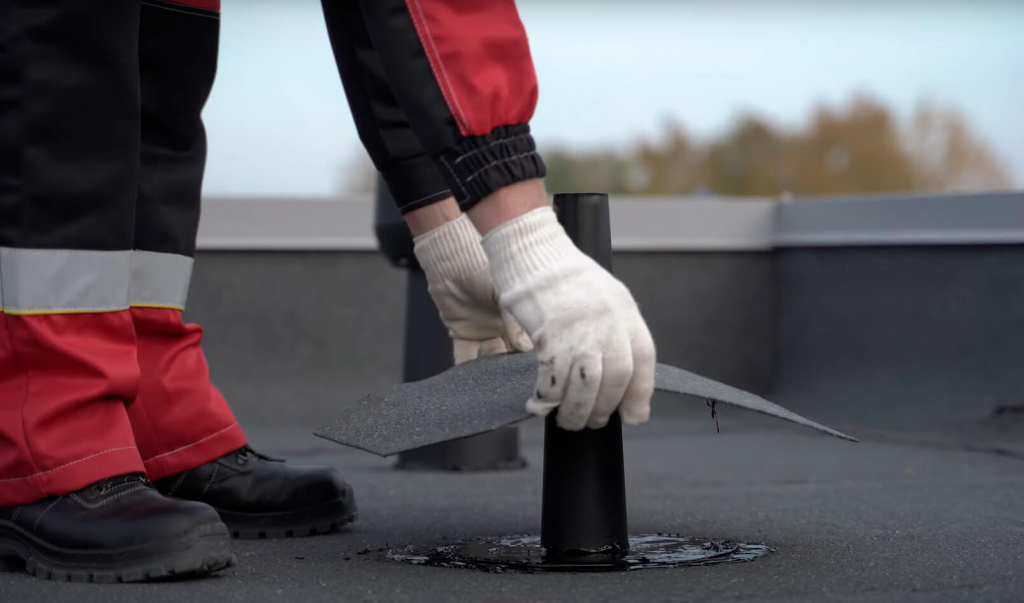

2.4. Подготовьте слой усиления аэратора (манжету). Для этого вырежьте из гидроизоляционного материала данной кровли условный круг радиусом на 150 мм больше, чем радиус фланца аэратора. Форма манжеты не обязательно должна быть круглой, главное, чтобы она перекрывала фланец по всему периметру не менее, чем на 150 мм. В центре манжеты сделайте надрез, чтобы можно было надеть ее на аэратор.

2.5. Снимите колпак (крышку) аэратора, наденьте на него манжету, затем наденьте колпак.

2.6. Наплавьте слой усиления аэратора на финишный гидроизоляционный слой кровельного пирога.

2.7 Для дополнительной герметизации аэратора обмажьте место его примыкания к верхнему гидроизоляционному слою герметизирующей мастикой по периметру юбки.
